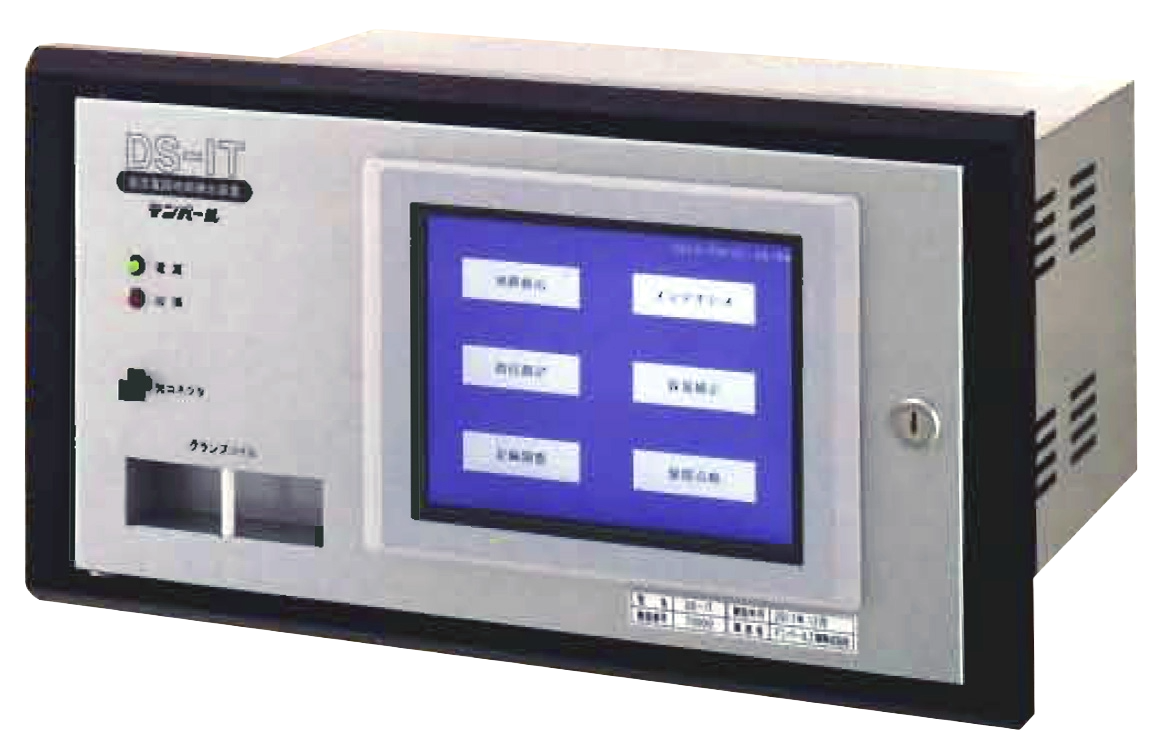

直流電路地絡検出装置
- 資料
非接地式直流電路で地絡が発生した場合に負荷機器を運転状態（活線状態）のまま、地絡が発生している回路を検出します。
発電所・変電所・工場・プラントの機器制御用直流回路に対応。
- 全回路一斉に地絡検出することで、検出時間を大幅に短縮！（当社従来器種比較）
- DS-IU（64回路増設用副装置）との組み合わせで最大128回路まで対応可能！
- タッチパネルを採用。視認性、操作性がアップ!
- イーサーネット経由で遠隔から、DS-ITの監視や操作を行うことができます。
- 定期的な自己診断（自動）が可能！
- 別売のDS-PT（携帯型直流地絡点探査器）と組み合わせて、地絡点（故障発生箇所）を探査できます。
- DS-ITの内部インピーダンスは、直流地絡継電器（64D）と同様に高抵抗（50kΩ）ですので、運用にあたって高い安全性を確保しています。
- 検出用変流器に「分割形」を使用すれば、運転状態（活線状態）で変流器の取り付けができます。
（注）DS-ITの使用には、別途直流電路地絡検出用変流器が必要です。
| 名称 | 直流電路地絡検出装置 | ||||
|---|---|---|---|---|---|
| シリーズ | DS-IT（主装置） | DS-IU（副装置） | DS-ST（主装置）※注1 | ||
| 型式 | DS-IT-2 | DS-IU | DS-ST | ||
| 品番 | DSIT232 | DSIT264 | DSIU | DSST | |
| 地絡電流変換部 | 発振周波数 | 5Hz（正弦波） | なし（DS-ITで発振） | 5Hz（正弦波） | |
| 適応直流電源 （検出回路電圧） |
DC110V（90～140V） | ||||
| 地絡検出能力 | 10kΩ未満 電路全体の対地静電容量800μF以下（1回路100μF以下） | ||||
| 地絡抵抗測定 | 0～999kΩ | なし（DS-ITで測定） | 0～999kΩ | ||
| 検出回路数 | 32回路 | 64回路 | 64回路（増設） | 24回路 | |
| 検出時間※注2 | 32回路一括 ／16秒 |
64回路一括 ／16秒 |
128回路一括／16秒 | 24回路一括/16秒 | |
| 入出力部 | 表示部 | 8.4インチカラー液晶 タッチパネル |
なし（DS-ITで表示） | 5.7インチカラー液晶 タッチパネル |
|
| 記録部 | メモリカードスロット （SD／SDHCカード対応） |
なし（DS-ITで記録） | メモリカードスロット （SD／SDHCカード対応） |
||
| 電源部 | DC110VまたはAC100V | ||||
| 本体外形寸法（mm） | 200（縦）×425（横）×300（奥行）（前面パネルを除く） | ||||
（注1）DS-STはDS-IU（副装置）と接続できません。検出回路数の増設はできません。
（注2）最短時間です。対地静電容量やノイズの影響で、検出時間が長くなる場合があります。
横スクロールしてご覧頂けます
DS-ITのメニュー画面

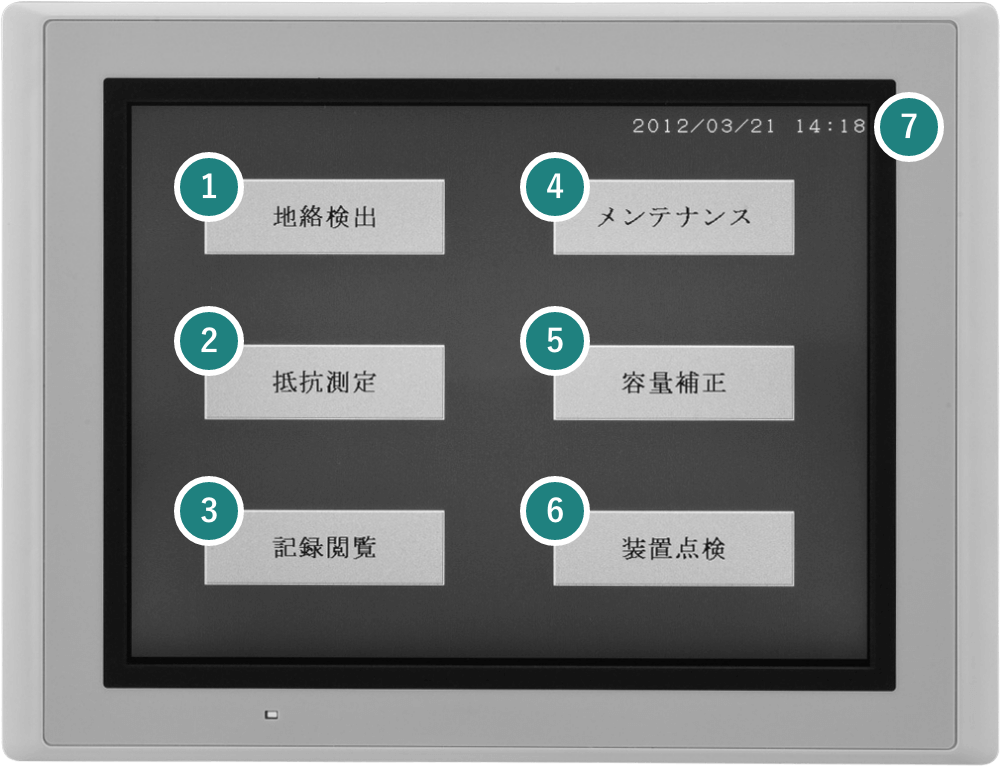

- メインメニュー画面
-
手動起動で地絡検出を行います。
手動起動で抵抗測定を行います。
動作記録が閲覧できます。
メンテナンス画面へ移行します。
容量補正を実行します。
装置点検画面へ移行します。
現在の時間の表示です。

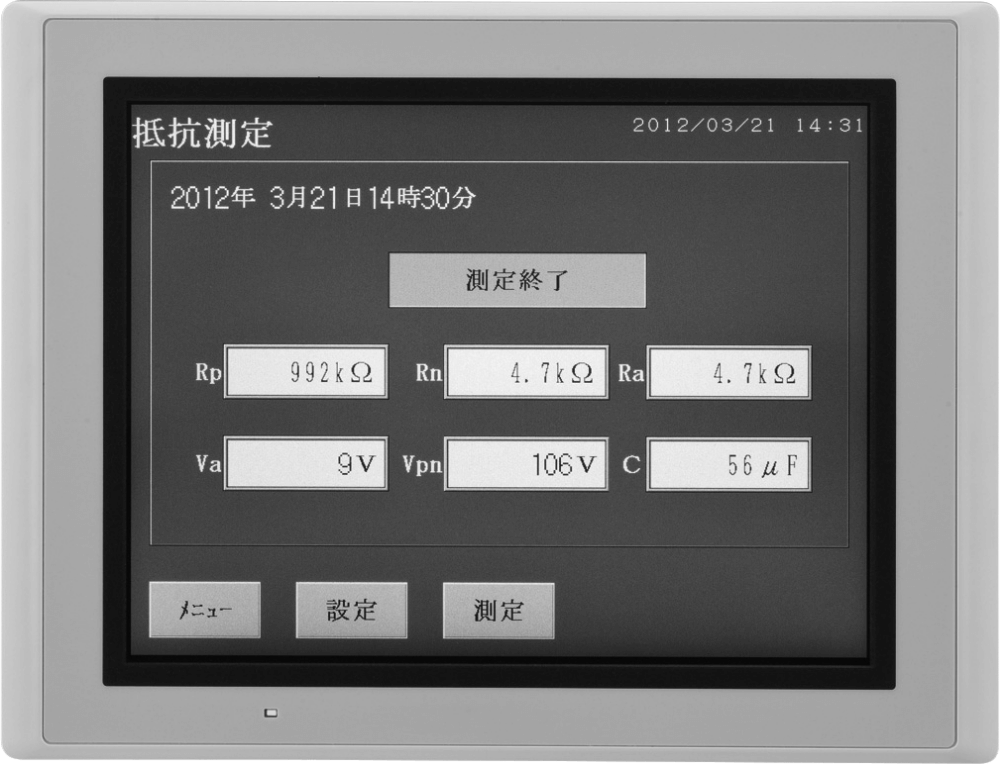

- 抵抗測定結果画面
-
抵抗測定結果の画面表示です。
電路の抵抗、電圧、静電容量を表示します。予防保全に最適です。

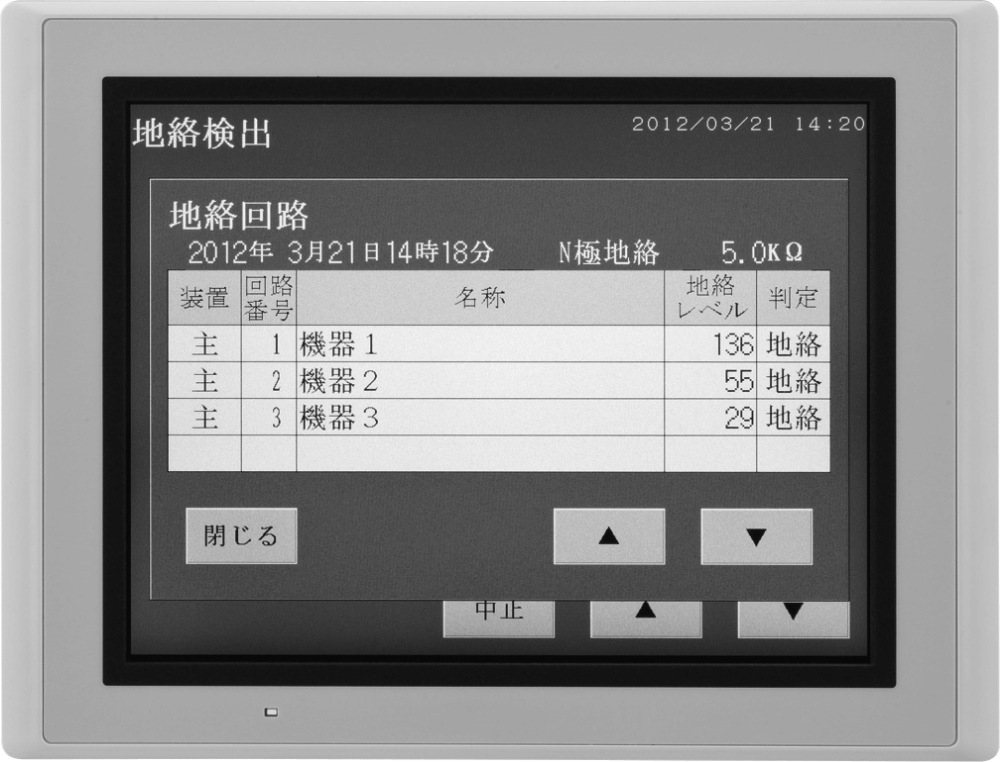

- 地絡検出画面（ポップアップ画面）
-
地絡が発生し、64D（直流地絡継電器）の地絡信号を受けて起動した場合に、回路番号、名称を表示します。
直流電路地検出用変流器
S-15／貫通形
| 型式 | S-15 | S-30 | S-40 | S-55 | S-68 |
|---|---|---|---|---|---|
| 品番 | UDA00 | UDA52 | UDA53 | UDA54 | UDA55 |
| 貫通穴径φ（mm） | 15 | 30 | 40 | 55 | 68 |
横スクロールしてご覧頂けます
N-45DS／分割形
| 型式 | N-30DS | N-45DS | N-65DS |
|---|---|---|---|
| 品番 | UDAN30DS | UDAN45DS | UDAN65DS |
| 貫通穴径φ（mm） | 31 | 48 | 66 |
横スクロールしてご覧頂けます
この商品はすべて受注生産です。納期および価格は別途お問い合わせください。
