直流電路地絡検出装置(携帯型)
- 資料
発電所・変電所・工場・プラントの機器制御用直流回路の地絡故障箇所の発見はおまかせください。
- 設備を運転状態（活線状態）のまま地絡点を探査！
- 携帯型探査器で地絡故障箇所を迅速に特定！！
- ここがおすすめ
-
- ・電線をクランプするだけで直流回路の地絡抵抗値を表示します。

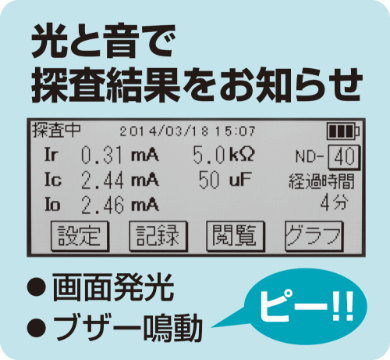

- ・光と音で地絡探査結果をお知らせします。
- ・地絡探査時のデータは装置本体への記録、パソコンへ転送できます。

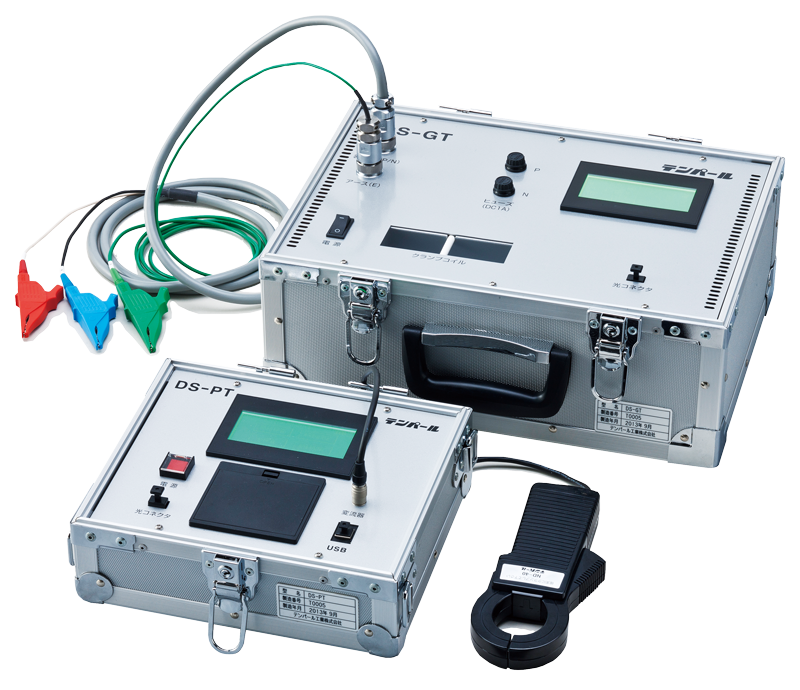

| 名称 | 携帯型直流地絡点探査器 |
|---|---|
| 型式 | DS-PT |
| 品番 | DSPT |
| 表示可能抵抗値 | 0〜30kΩ |
| 対地静電容量 | 50μF以下 |
| 探査可能時間 | 同期調整を実施後、約1時間 |
| 表示/操作部 | 3.8インチ タッチパネルディスプレイ |
| 装置電源 | 単3形アルカリ乾電池（LR6形）4本 連続使用時間：約8時間 |
| 本体外形寸法（mm） | 208（縦）×243（横）×130（高さ） |
| 製品質量 | 約3.2kg |
横スクロールしてご覧頂けます

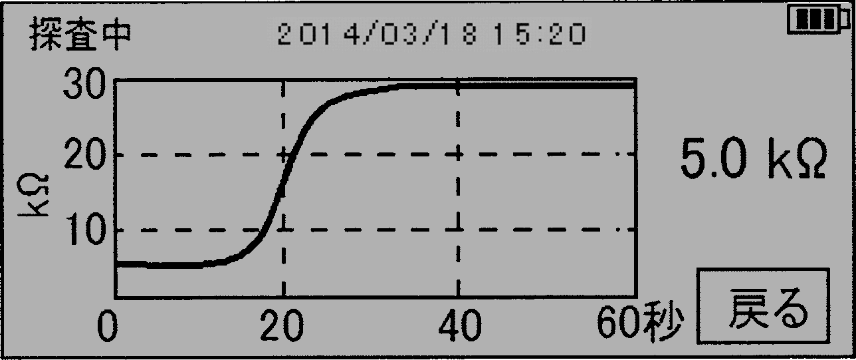

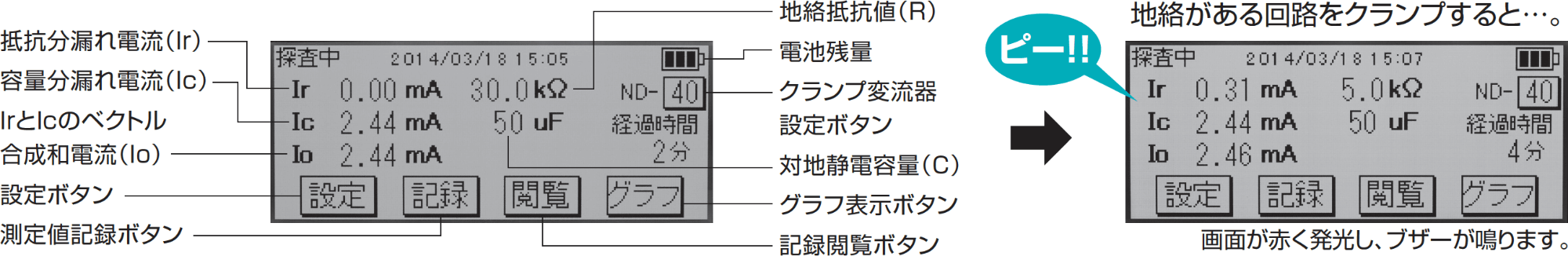

地絡探査画面
横スクロールしてご覧頂けます
注意（携帯型直流地絡点探査器 DS-PTを使用するには）
DS-PTは下記の装置と組み合わせてご使用になれます。

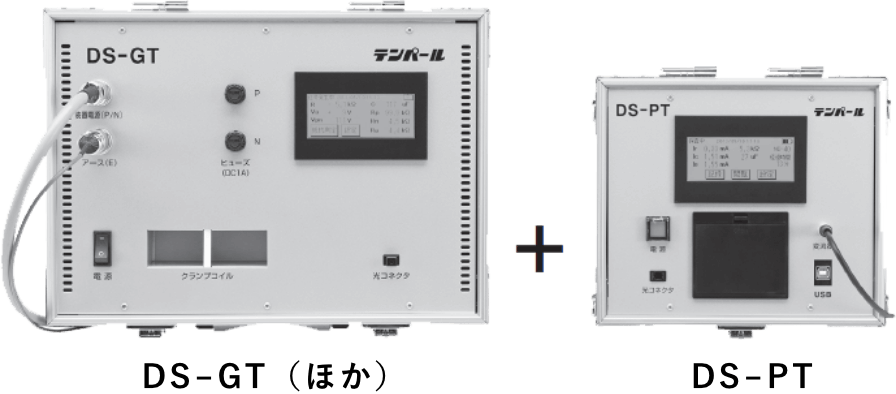

- 携帯型（探査信号発生器）
- DS-GT、DSR-F、DSR-D
- 据置型（地絡検出装置）
- DS-IT、DS-ST、DS-MNB、DS-MNA-1、DS-MKA2、DS-MKA
| 名称 | 携帯型地絡点探査信号発生器 |
|---|---|
| 型式 | DS-GT |
| 品番 | DSGT |
| 適用電路/定格電圧 | DC110V（DC90～140V） |
| 探査信号 | 5Hz 5Vpp（正弦波） |
| 対地静電容量 | 800μF以下 |
| 地絡抵抗測定 | 0.0～99.9kΩ |
| 表示・操作部 | 3.8インチ タッチパネルディスプレイ |
| 本体外形寸法（mm） | 262（縦）×370（横）×196（高さ） |
| 製品質量 | 約7.2kg |
横スクロールしてご覧頂けます
組み合わせ可能なクランプ変流器
| 標準付属品 | 別売品 | ||
|---|---|---|---|
| 型式 | ND-40 | ND-80 | ND-8 |
| 品番 | UDA62A | UDA64 | UDA61A |
| 変流器内径 | φ40 | φ80 | φ8 |
| リード線長 | 2.7m | 2.7m | 1.4m |
横スクロールしてご覧頂けます
この商品はすべて受注生産です。納期および価格は別途お問い合わせください。
